国检集团苏州公司：防水材料检测综合指南【防水通用规范专题报道之四】

防水卷材

SBS/APP改性沥青防水卷材

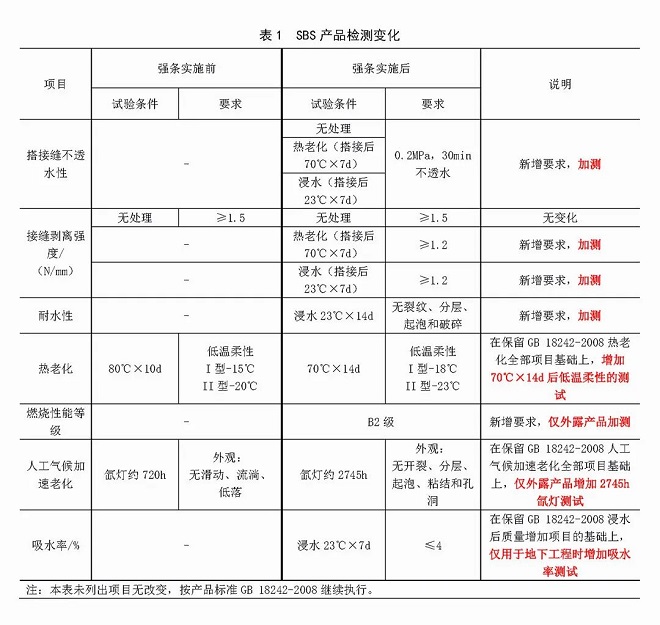

弹性体改性沥青（SBS）防水卷材（执行标准为GB 18242—2008《弹性体改性沥青防水卷材》）。

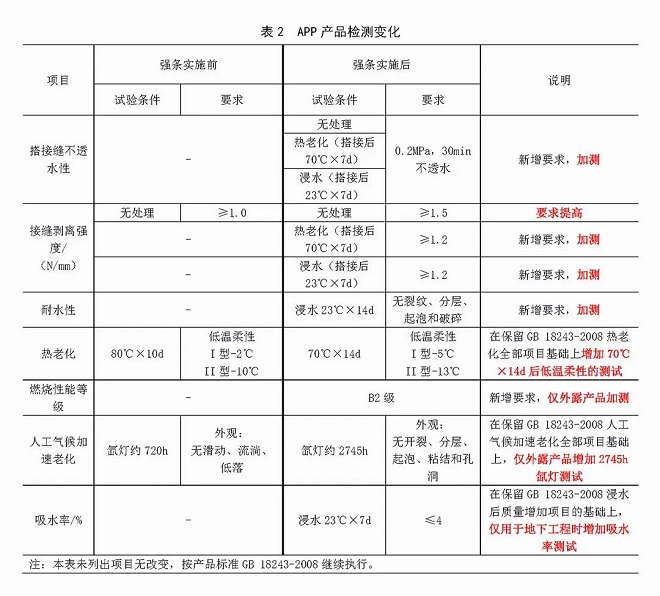

塑性体改性沥青（APP）防水卷材（执行标准为GB 18243—2008《塑性体改性沥青防水卷材》）。

其他沥青类防水卷材

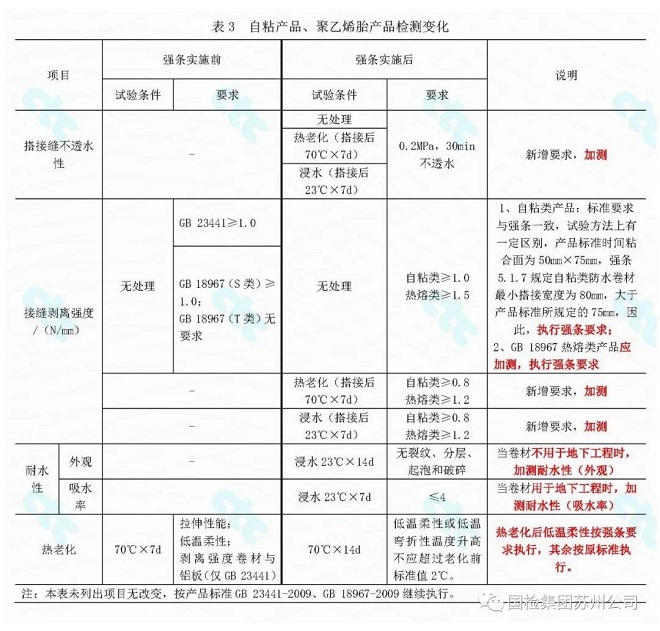

自粘聚合物改性沥青防水卷材（执行标准为GB 23441—2009《自粘聚合物改性沥青防水卷材》），改性沥青聚乙烯胎防水卷材（执行标准为GB 18967—2009《改性沥青聚乙烯胎防水卷材》）。自粘聚合物改性沥青防水卷材和改性沥青聚乙烯胎防水卷材均属于沥青类防水卷材，这两类产品不适合外露使用，因此不涉及强条规定外露使用的相关要求。

PVC防水卷材

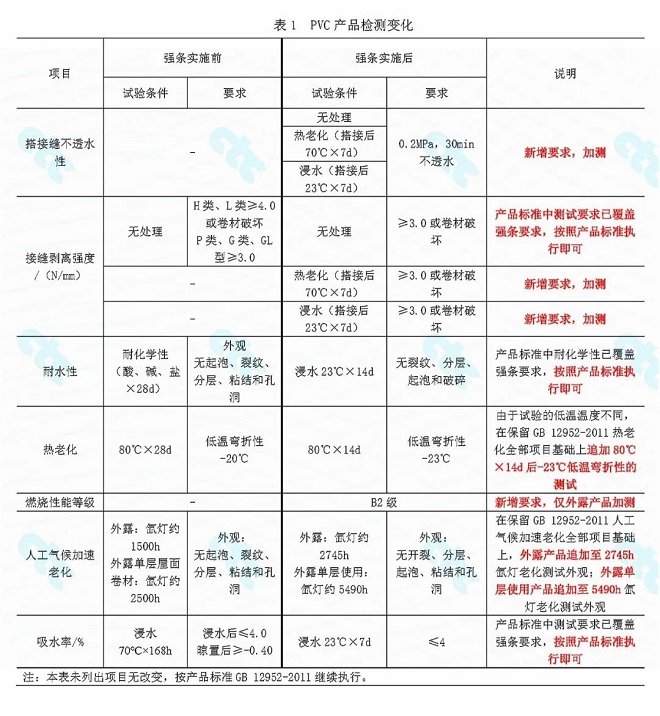

聚氯乙烯(PVC)防水卷材（执行标准为GB 12952—2011《聚氯乙烯(PVC)防水卷材》）。

TPO防水卷材

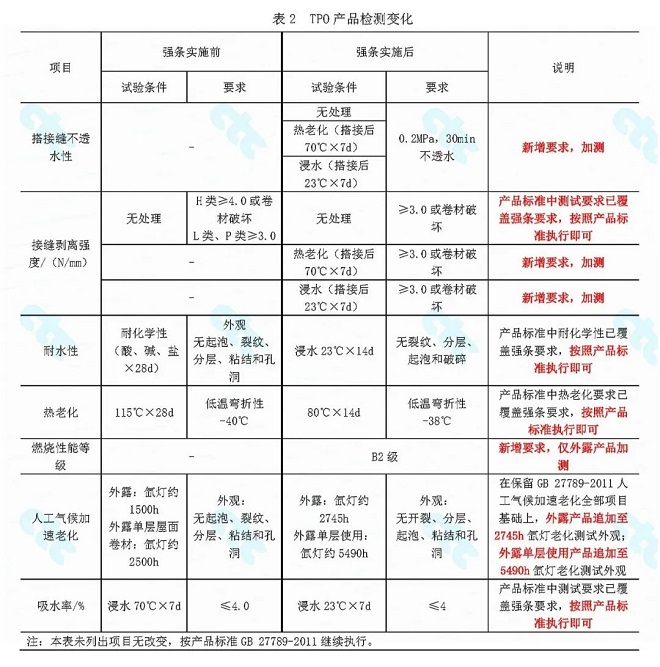

热塑性聚烯烃(TPO)防水卷材（执行标准为GB 27789—2011《热塑性聚烯烃(TPO)防水卷材》）。

预铺防水卷材

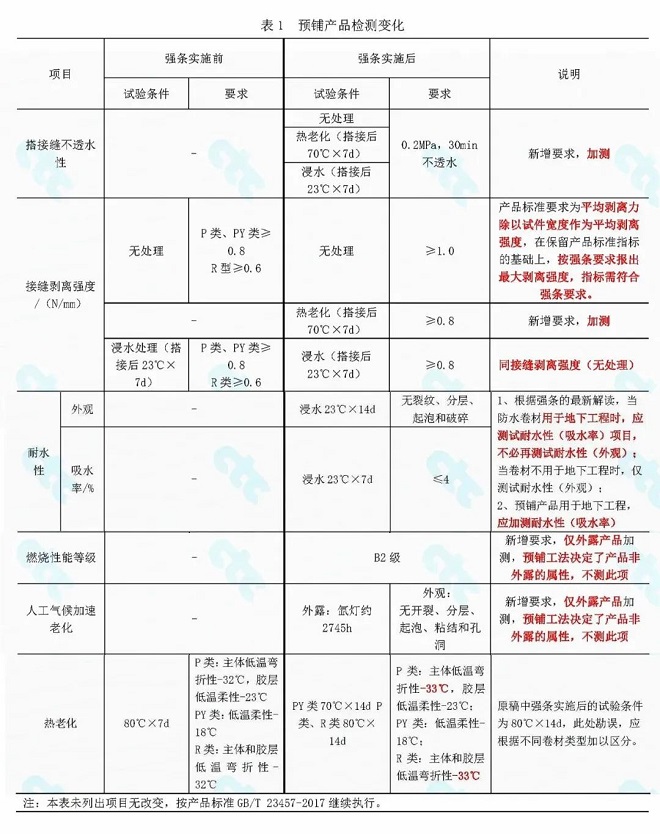

预铺防水卷材（执行标准为GB/T 23457—2017《预铺防水卷材》）。预铺防水卷材施工完成后，在混凝土浇注前，会有一段暴露时间，因此产品标准规定了“与后浇混凝土剥离强度（紫外线处理）”，采用的也是氙弧灯老化试验方法，但这与强条提出外露防水材料人工气候加速老化试验并无关联。本质上，预铺防水材料还是非外露材料，不涉及强条规定外露使用的相关要求。

预铺防水卷材应重点关注产品的搭接性能。一方面，强条对防水卷材接缝剥离强度的指标高于产品标准，但强条未规定剥离力的取值方式，而产品标准规定为“平均剥离力”，需要进一步加以验证；另一方面，强条新提出了搭接缝不透水性，对于采用自粘、胶带等搭接工艺的预铺产品，也建议重点验证。

湿铺防水卷材

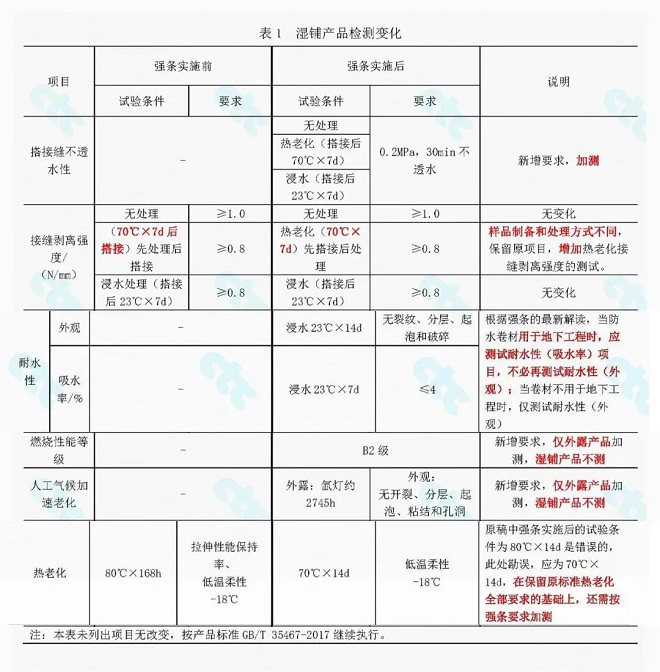

湿铺防水卷材（执行标准为GB/T 35467—2017《湿铺防水卷材》），湿铺防水卷材与自粘防水卷材类似，均是以聚合物改性沥青为主体材料的冷粘铺贴防水卷材，并不适合外露使用，因此不涉及强条规定外露使用的相关要求。湿铺卷材作为自粘搭接的产品，应重点关注和验证强条提出的搭接缝性能要求。

防水涂料

聚氨酯防水涂料

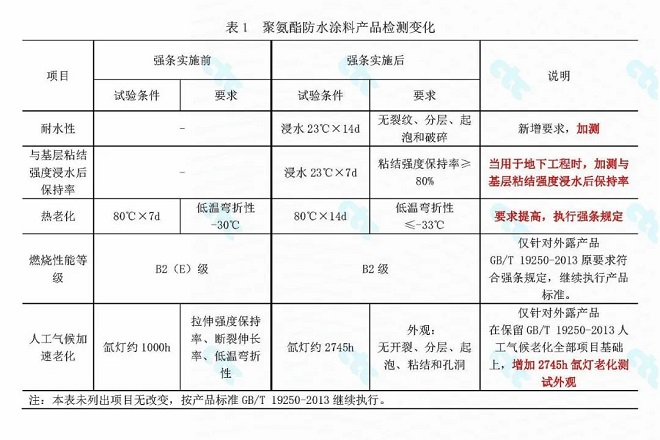

聚氨酯防水涂料（执行标准为GB/T 19250—2013《聚氨酯防水涂料》），强条实施后，防水涂料产品无需关注新提出的搭接缝性能，而应重点关注产品的影响环境物质和有害物质限量的要求。聚氨酯防水涂料有害物质执行GB/T 19250—2013《聚氨酯防水涂料》国家标准中5.3的要求，其他防水涂料则依据各自产品标准，若产品标准没有规定时应执行行业标准JC 1066—2008《建筑防水涂料中有害物质限量》的要求。需要注意的是，防水涂料在使用过程中，还需关注使用所在地的地方标准、规章、条例和相关要求，适用时应符合产品使用所在地的环保要求。

防水涂料还需重点关注产品的耐水性能。特别是当用于地下工程时，应满足与基层的粘结强度浸水后保持率不低于80%的要求。该要求目前尚没有明确的试验方法。国检集团苏州公司目前在研的中国建筑防水协会团体标准T/CWA《建筑防水材料工程要求试验方法》重点研究并建立相关的试验方法。

聚合物水泥防水涂料

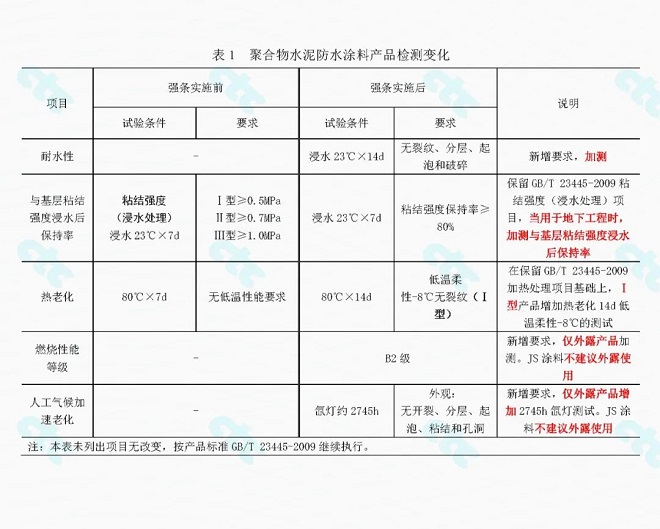

聚合物水泥（JS）防水涂料（执行标准为GB/T 23445—2009《聚合物水泥防水涂料》），值得关注的是，国家标准GB/T 23445—2009《聚合物水泥防水涂料》并未提出产品有害物质限量的要求。强条3.1.2规定：“防水材料影响环境的物质和有害物质限量应满足要求”。因此，强条实施后，JS防水涂料产品在执行GB/T 23445—2009《聚合物水泥防水涂料》时，还需满足JC 1066—2008《建筑防水涂料中有害物质限量》提出的“水性防水涂料”的相关要求。与此同时，防水涂料在使用过程中，还需关注使用所在地的地方标准、规章、条例和相关要求，适用时应符合产品使用所在地的环保要求。

GB/T 23445—2009《聚合物水泥防水涂料》规定了“粘结强度（浸水处理）”的要求，但与强条提出的“与基层粘结强度浸水后保持率”项目并不能等同使用。要求上产品标准规定了限值，强条要求保持率；试验方法上也不一致。强条的该项要求目前尚没有明确的试验方法。国检集团苏州公司在制定中国建筑防水协会团体标准《高耐水性聚合物水泥防水涂料》时已开展过大量基础研究。

聚合物乳液类防水涂料

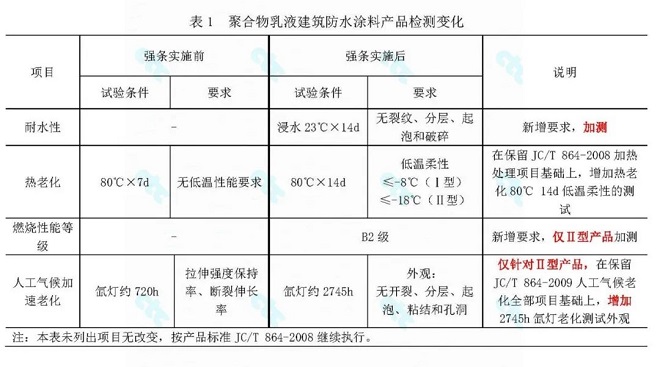

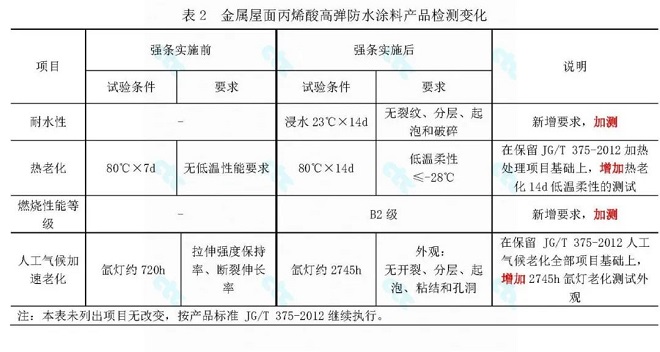

聚合物乳液建筑防水涂料（执行标准为JC/T 864—2008《聚合物乳液建筑防水涂料》)、金属屋面丙烯酸高弹防水涂料（执行标准为JG/T 375—2012《金属屋面丙烯酸高弹防水涂料》），两项涂料属于水性防水涂料，在GB 55030—2022中的分类为“聚合物乳液类防水涂料”，且都是单组分。从范围上，JC/T 864—2008相对更广，适用于各类以合成高分子乳液为原料制得的防水涂料；JG/T 375—2012则仅适用于金属屋面外露用丙烯酸防水涂料。适用范围上，首先两个产品标准均不适用于地下工程；另外JC/T 864—2008的Ⅱ型产品为外露型，JG/T 375—2012的普通型（P）和热反射型（R）均为外露型。目前JC/T 864—202X已经修订并完成审查，在新标准实施前，继续沿用08版标准。

重要提示

01强条关注材料的安全性能，提出了影响环境物质和有害物质限量应满足的要求和外露材料燃烧性能等级B2级的要求，防水涂料及外露防水材料需重点关注。

02强条关注材料的工程应用性能，对防水卷材增加了接缝剥离强度、搭接缝不透水等项目。需要注意的是搭接缝不透水将成为进场和验收的必测项目，推荐使用国检集团苏州公司自研的ZY-1型防水卷材搭接缝不透水性仪。

03强条关注材料的长期耐久性能，提高了耐水性、热老化、外露产品的人工气候老化等要求；其中对人工气候加速老化辐照能量的要求，折算时间为外露使用辐照约2745h。

（来源：中国建筑防水杂志社）
